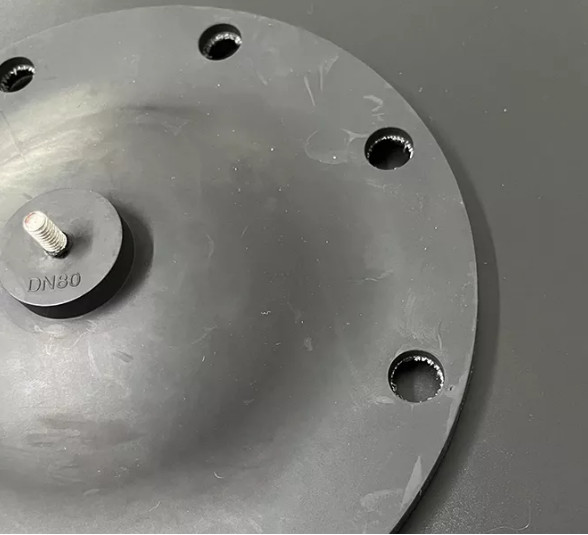

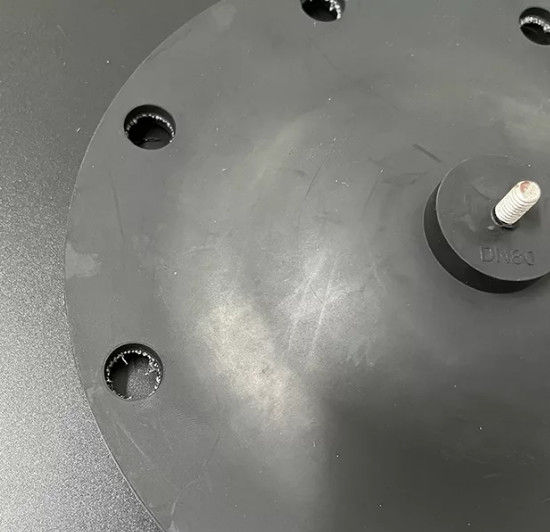

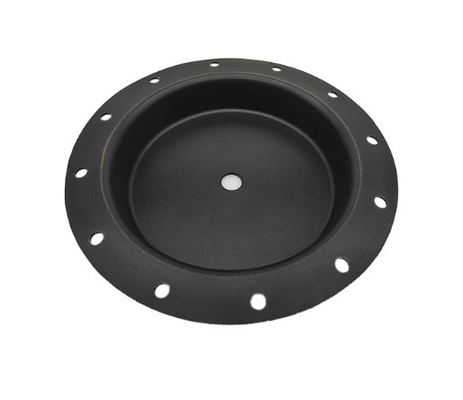

স্বয়ংক্রিয় বায়ুসংক্রান্ত ভালভ ডায়াফ্রাম ভালভ গ্যাসকেট
পণ্য ওভারভিউ:
বায়ুসংক্রান্ত ভালভ ডায়াফ্রাম বায়ুসংক্রান্ত অ্যাকুয়েটরের একটি গুরুত্বপূর্ণ অংশ।এটি সাধারণত প্রজাপতির আকারের হয় এবং এর সাইডওয়াল সিলিন্ডার থেকে পিস্টন পর্যন্ত চলে।উভয় দিকে চাপ নিতে এটি একটি ডবল স্তর হিসাবে ডিজাইন করা হয়েছে।এর প্রশস্ত পরিধি এবং অ্যাসিম্পোটিক পক্ষপাতের পার্শ্বওয়ালের কারণে উচ্চ চাপ সহ্য করার ক্ষমতা সীমিত।স্ট্রোকের সময় কার্যকর চাপ সেই অনুযায়ী পরিবর্তিত হবে।
বৈশিষ্ট্য:অনন্য প্রক্রিয়াকরণ প্রযুক্তি এবং উপাদান নির্বাচন, শুধুমাত্র উপাদান বৈশিষ্ট্য বজায় রাখা, কিন্তু কার্যকরভাবে সেবা জীবন নিশ্চিত না.
তাৎক্ষণিক বিবরণ:
1. পণ্য সামগ্রী: NBR, NR, CR, FR
2. অপারেটিং তাপমাত্রা: -20℃~80℃
3. পরিষেবা জীবন: ≥1000000 বার
4. ব্যবহারের দৃশ্য: শিল্প যান্ত্রিক সিলিন্ডার
5. পণ্যের বৈশিষ্ট্য: শক্তিশালী সিলিং, বার্ধক্য প্রতিরোধ, টিয়ার প্রতিরোধ, পরিধান প্রতিরোধ, দীর্ঘ সেবা জীবন, ভাল স্থিতিস্থাপকতা
6. উৎপত্তি স্থান: হেবেই, চীন
7. পণ্যের নাম: বায়ুসংক্রান্ত মধ্যচ্ছদা পাম্প ডায়াফ্রাম, বায়ুসংক্রান্ত ভালভ মধ্যচ্ছদা, বায়ুসংক্রান্ত মধ্যচ্ছদা
| পণ্য সামগ্রী | NBR, NR |
| অপারেটিং তাপমাত্রা | -20℃~80℃ |
| চাকরি জীবন | ≥1000000 বার |
| ব্যবহারের দৃশ্যকল্প | শিল্প যান্ত্রিক সিলিন্ডার |
বায়ুসংক্রান্ত নিয়ন্ত্রণ ভালভের ডায়াফ্রাম পরামিতি:
ব্যাস: 5-1500 মিমি
উপাদান: নাইট্রিল রাবার, প্রাকৃতিক রাবার
তাপমাত্রা প্রতিরোধের: -35° C থেকে 300° C
প্রসার্য শক্তি: 0.1 থেকে 15Mpa পর্যন্ত
ভূমিকা:
বায়ুর উৎস স্বাভাবিক হলে ডায়াফ্রাম বায়ুসংক্রান্ত ডায়াফ্রাম অ্যাকচুয়েটরের একটি গুরুত্বপূর্ণ উপাদান।যদি অ্যাকচুয়েটরটি নড়াচড়া না করে তবে আপনার ডায়াফ্রামটি ভেঙে গেছে বা সঠিকভাবে ইনস্টল করা হয়নি তা নিয়ে চিন্তা করা উচিত।যখন ধাতব যোগাযোগের পৃষ্ঠের পৃষ্ঠে তীক্ষ্ণ কোণ বা burrs এর মতো ত্রুটিগুলি থাকে, তখন মধ্যচ্ছদাটি ছিদ্র হয়ে যাবে, এবং মধ্যচ্ছদাটি যেন ফুটো না হয়, ডায়াফ্রামটি খুব দীর্ঘ সময় ধরে ব্যবহার করা হয়েছে এবং উপাদানের গুণমানও ব্যবহারকে প্রভাবিত করবে। .ইনস্টলেশনের আগে, অংশগুলি বাম্প, ক্ষতি, বিকৃতি, পিলিং পেইন্ট বা অন্যান্য অস্বাভাবিক ঘটনার জন্য পরীক্ষা করুন এবং ত্রুটিপূর্ণ হলে সেগুলি প্রতিস্থাপন করুন।প্রতিস্থাপিত অংশগুলি ব্যবহার করার আগে অবশ্যই পরিদর্শন এবং যোগ্যতা অর্জন করতে হবে এবং রেকর্ড রাখা উচিত।
| আইটেম |
অপারেটিং এলাকা cm² |
আকার | |||||||||||
| ক | খ | গ | ডি | জ | এইচ | টি | R1 | R2 | R3 | φ1 | φ২ | ||
| ZMLB-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| ZMLB-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| ZMLB-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| ZMLB-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| ZMLB-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| XKK-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | ননপোরাস | ননপোরাস | |
| XHD-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| XDG-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| ZMLB-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| ZMLB-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| ZMLB-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| ZMLB-8 | 350 | ৩৩৮ | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| ZMAB-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| ZMAB-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| ZMAB-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| ZMAB-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| XDG-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| ZMAB-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| ZMAB-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| ZMAB-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| ZMAB-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| XDG-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| ZMAB-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| ZMAB-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| ZMAB-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9— | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ⁹ | 12×φ14 |
| ZMAB-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| ZMAB-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| ZMAB-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| HA-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | ৮/৮ | 13 | 10×φ9 | 10×φ15 | |
| এইচএ-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| XZS-2 | 135 | 122। | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| XZS-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| XZS-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| XDY-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | O-ringφ8 | ||
| XDY-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | O-ringφ8.5 | ||
