NBR NR EPDM FKM CR বায়ুসংক্রান্ত কাট অফ ভালভ ডায়াফ্রাম ভালভ রাবার ডায়াফ্রাম
ভূমিকা:

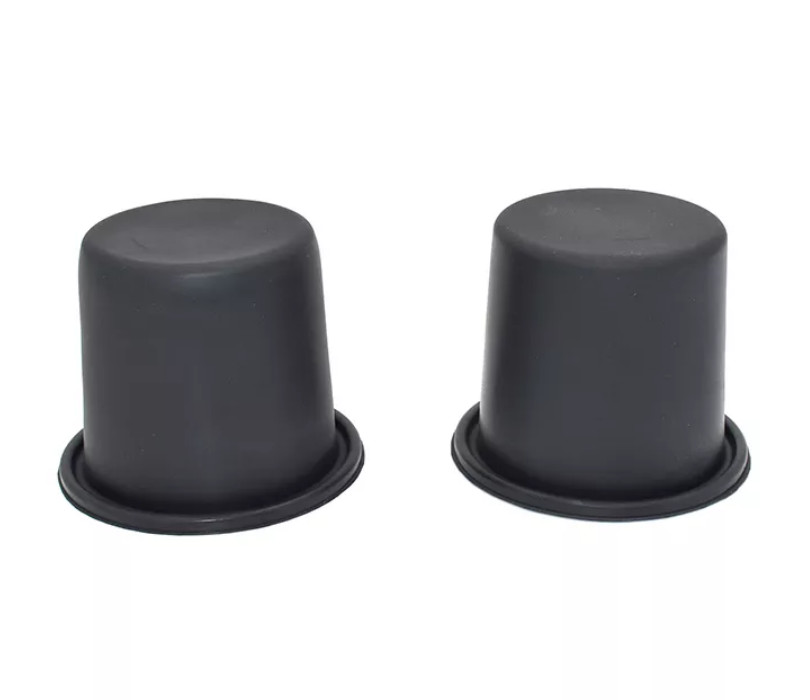

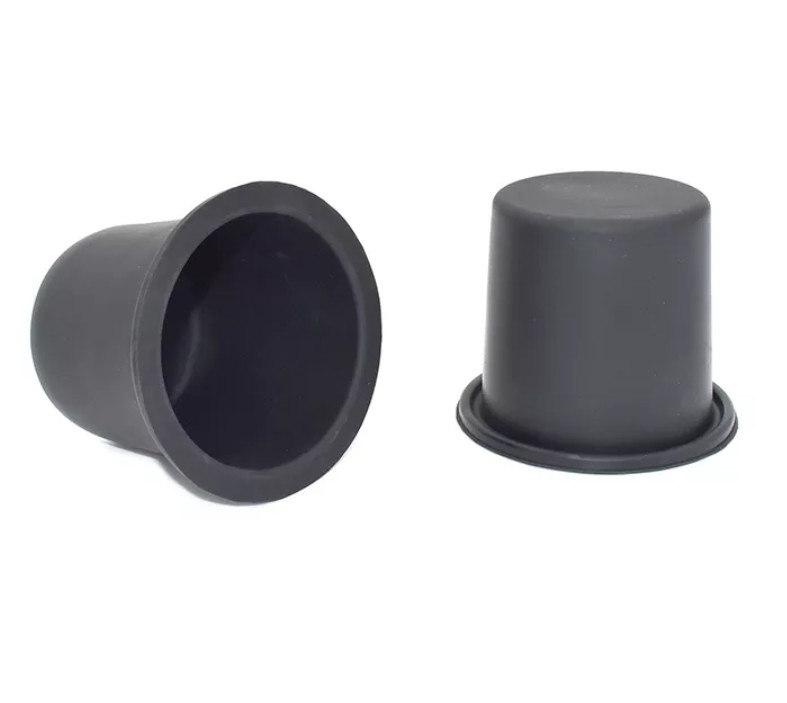

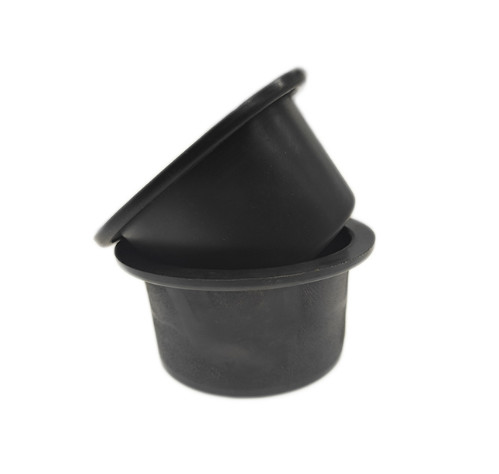

রোলিং ডায়াফ্রামটি মুক্ত অবস্থায় একটি শীর্ষ টুপির মতো আকৃতির।এটি সিল্কের কাপড় দিয়ে রাবার দিয়ে তৈরি।উপরের মাঝখানের গর্তটি ভালভ স্টেম ইনস্টল করার জন্য ব্যবহৃত হয়।ফিট, ফিক্স এবং সিল করার জন্য, উপরের এবং নীচে 0 টাইপ এজ চেঞ্জার দিয়ে সজ্জিত করা যেতে পারে, বা নীচে মাউন্টিং হোল দিয়ে ঘিরে রাখা যেতে পারে।
(1) ডায়াফ্রামের কোণে কোন সোজা প্রান্ত এবং কোণ থাকা উচিত নয় এবং ভাল্কানাইজেশনের সময় ভাঁজ এবং আঠালো হারানোর পরে সহজে ফ্র্যাকচার এড়াতে আর্কগুলি তৈরি করা উচিত।হাতা এবং শেষ মুখের ভিতরের প্রাচীরের ছেদটিও তীক্ষ্ণ কোণগুলি এড়াতে চাপ কোণ দিয়ে ঢেলে দেওয়া উচিত।টুকরা.
(2) ডায়াফ্রাম উপাদান: নাইট্রিল রাবার প্রাকৃতিক গ্যাস এবং এলপিজির জন্য এবং ক্লোরোহাইড্রিন রাবার গ্যাসের জন্য ব্যবহৃত হয়।
(3) ডায়াফ্রামে একটি ইলাস্টিক পলিয়েস্টার কাপড়ের ইন্টারলেয়ার রয়েছে।ডায়াফ্রামের ভিতরের এবং বাইরের পৃষ্ঠগুলি সাবধানে পর্যবেক্ষণ করুন।এক দিক অস্পষ্টভাবে জাল কাপড়ের প্যাটার্ন দেখতে পারে, এবং অন্য দিকে একটি মসৃণ পৃষ্ঠ।মসৃণ পৃষ্ঠটি গ্যাসের চাপের পৃষ্ঠ হতে হবে।অতএব, সামনের দিকে ইনস্টল করা ডায়াফ্রামের জন্য, মসৃণ পৃষ্ঠটি ডায়াফ্রামের অভ্যন্তরীণ পৃষ্ঠে থাকে এবং বিপরীত দিকে ইনস্টল করা ডায়াফ্রামের মসৃণ পৃষ্ঠটি বাইরের পৃষ্ঠে থাকে, যা ফুটো এড়াতে এবং সংকোচনের শক্তি উন্নত করতে পারে। ডায়াফ্রামের
উপাদান বিবরণ:
বর্তমানের জন্য, রোলিং ডায়াফ্রামের জন্য সাধারণ উপকরণগুলি হল: প্রাকৃতিক রাবার (এনআর), নাইট্রিল বুটাডিন রাবার (এনবিআর), দুটি উপাদানের কার্যকারিতা বেশিরভাগ শিল্প পরিবেশের চাহিদা মেটাতে পারে।বিশেষ শিল্প পরিবেশে (উচ্চ তাপমাত্রা প্রতিরোধের, অ্যাসিড এবং ক্ষার প্রতিরোধের) উৎপাদনের জন্য EPDM, ফ্লোরিন রাবার (FKM), নিওপ্রিন রাবার (CR) ব্যবহার করা যেতে পারে, তবে খরচ তুলনামূলকভাবে বেশি।
স্পেসিফিকেশন:
| রোলিং ডায়াফ্রাম | মডেল |
বাইরের ব্যাস (মিমি) |
ভিতরের ব্যাস (মিমি) |
ভিত্তি ব্যাস (মিমি) | উচ্চতা (মিমি) | বেধ (মিমি) | চাপ |
| GMA-20 | 38 | 22 | 17 | 21 | 0.6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0.7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0.7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0.7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0.7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0.7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0.7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0.7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0.8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0.8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | ৮৩.২ | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| জিএমএ-এসএমআই | 118 | 108 | 100 | 72 | 0.9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0.9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0.8 | 0.1-1MPa |
